地磅房電氣設計

結合某地磅房實例，從供配電、弱電、內部設備等方面，詳細介紹了地磅房的電氣設計。提出地磅及地磅房周圍需設置道閘、監控設備、控制燈、稱重設施等,應提前做好相關設備及管線預留，方便后期電氣設備的安裝調試。
0.引言
隨著經濟不斷地發展，工業上對大型衡器 (地磅）的需求越來越大。地磅房是指地磅旁邊的房屋,用來放置電源箱、監控設備、控制車輛進出及監測設備等與地磅相關的物品。地磅及地磅房周圍需設置道閘、監控、控制燈、稱重設施等,設備較多，所以需要提前做好管線預埋等工作,方便后期設備的安裝運行及使用。
1.工程概況

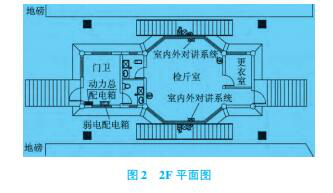

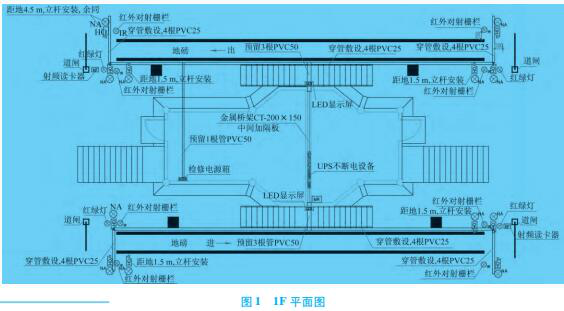

某地磅房的建筑結構形式為框架結構，共2層，1F為儲藏層，主要放置電氣設備，不間斷電源(UPS)機柜、檢修電源箱及監控主機柜、弱電配電箱等;2F為工作層,相應位置設置動力總配電箱、室內外對講系統、監控顯示屏、道閘控制器、稱重儀表、計算機、打印機等1。1F平面圖如圖1所示。2F平面圖如圖2所示.

2.設計思路
車輛通過入口道閘駛?cè)氲匕?通過監控與紅外對射柵欄檢測車輛是否完全進入稱臺，如有不完全進入稱臺的狀況，工作人員可以通過室內外對講系統與司機聯絡對車輛進行調整，確保車輛完全進入稱臺后稱重,信號經由控制器傳至檢斤室的稱重儀表及計算機，由工作人員或者智能稱重管控系統進行信息處理，處理完成后司機持卡在射頻讀卡器上成功刷卡，掃描車輛信息，開啟出口道閘，車輛放行。

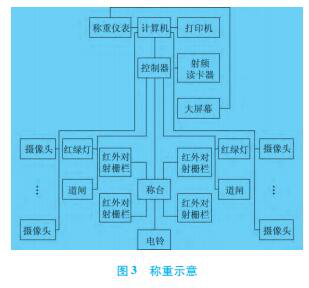

稱重示意如圖3所示。

3.地磅房設計
3.1供配電設計
3.1.1電源進線及負荷等級
該地磅房若中斷供電,將影響用電單位的正常工作，有可能造成公共場所秩序混亂，甚至造成較大的經濟損失,所以地磅房供電負荷等級為三級,但是與稱重設備及車輛調控設備相關的用電負荷電源需引自UPS機柜0。動力總配電箱放置在方便進線且使用的位置，電源進線處預埋 2根"100 mm焊接鋼管,埋深不應小于0. 8 m,有重型車出入的地方,埋深不應小于1.5 m。
3.1.2檢修電源箱
為了檢修方便，需設置1個檢修電源箱。檢修電源箱的電源引自動力總配電箱的備用回路,設置在1F方便電氣設備使用的地方。檢修電源箱內預留4個出線回路,其中2路單相電源回路，2路三相電源回路，距地1. 5 m嵌墻安裝。
3.1.3 UPS 機相
UPS機柜選用三相供電、三相輸出的UPS (2組800 kVA),并向整個系統的各負荷裝置集中供電，工作時間不應小于8 h。UPS機柜設置在1F,主要向監控主機柜、弱電配電箱、室內外對講系統及室外的投光燈、出入口的道閘、紅綠燈、電鈴等系統供電,考慮到其出回路較多，所以設置金屬橋架（CT-200 mm X 150 mm),金屬橋架中間加隔板進行分隔，室內金屬橋架至室外處，改成3根PVC50管,延伸至地磅邊緣,然后沿地磅行車方向及過路處預埋4根PVC25管。
3.2弱電設計
3.2.1監控系統
在地磅兩頭的兩側邊距離地磅邊緣約4. 0 m 處分別設置監控攝像頭（立桿安裝），桿高多 4.5 m,桿頂部安裝AC 220 V 400 W投光燈1臺，用于檢斤室工作人員觀察車輛是否進入稱臺。
另外,每側邊的兩端距離地磅邊緣約2.0 m處各設置1個用于查看車牌的攝像頭（立桿安裝），桿高為3.5 m,攝像頭安裝高度約為1.5 m,桿頂部安裝AC 220 V 400 W投光燈1臺,用于照亮車牌, 便于攝像頭清晰查看、記錄車輛車牌信息。
在地磅房的檢斤室內，對角設置2個彩色攝像機（吸頂安裝），便于觀察檢斤室內的工作狀態。地磅房所有監控攝像頭及監控主機柜所需電源均引自UPS機柜。地磅周圍設置的攝像頭均采用有室外防護罩的高清攝像頭H。
3.2.2紅外對射柵欄
紅外對射柵欄（紅外欄桿）采用多束紅外光對射,發射器向接收器以“低頻發射、時分檢測” 方式發出紅外光,一旦有人員或物體擋住發射器發出的任何相鄰兩光束超過30 ms時，接收器立即輸出報警信號；當有小動物或小物體擋住任一束光線時,報警器不會輸出報警信號。
紅外對射柵欄設置在與地磅端部平齊,距離地磅外側約0.2 m處焊接底座安裝，由專業廠家調試合格后即可使用。地磅及壓磅檢測器需根據場地內所需要出入車輛的規格型號選取。

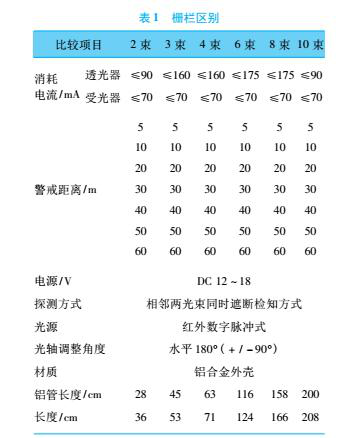

柵欄區別如表1所示。光束數越多，探測器長度越高，探測范圍也越高。另外，紅外對射柵欄需與配套的報警控制器同時使用.

3.2.3射頻讀卡器
射頻識別（RFID)是利用無線方式對電子數 據載體（電子標簽）進行識別的一種技術。與接觸式IC卡和條形碼識別等系統比較，利用射頻識別技術能有效實現對數量大、分布區域廣的信息進行智能化管理，達到高效、快捷運作,特別是在物流、交通航運、自動收費、門禁系統管理、服務領域等方面有廣泛的應用。
每個地磅的出口端距離邊緣約0. 5 m處,各設置1套射頻讀卡器（立桿安裝），桿高為1.5 m。磅房所有射頻讀卡器所需電源均引自UPS機柜。 3.2.4智能稱重管控系統
智能稱重管控系統主要由地磅、計算機、打印機、視頻監控、射頻讀卡系統、紅綠燈、道閘及紅外對射柵欄等組成，具備人工和無人值守兩種人性化操作模式。在無人值守狀態下，智能稱重管控系統無需人工干預就可以完成稱重和磅單的自動打印。智能稱重管控系統通過車號自動識別和精確計量，同時防止外來人員各種作弊 (給企業帶來的經濟損失）。此外，系統實施后可以大大降低工作人員的勞動強度，提高管理流程透明度。該地磅房所有的智能稱重管控系統所需電源均引自UPS機柜。
3.3地磅房內部設備
地磅房沿地磅方向中間部位的屋頂處,設置 1臺AC 220 V 400 W投光燈;沿地磅方向中間部位的窗口下沿處，設置1組LED地磅大屏顯示器、電鈴,分別預留2根PVC20管,并做好防水處理。另外,地磅房內還需按照規定設置照明、插座、電話、網絡等系統。
4.結語
介紹了地磅房的供配電設計和弱電設計，提出地磅房電氣設計時要提前做好電氣設備及相應管線的預留，方便后期電氣設備的安裝調試, 縮短工期，降低地磅房的總工程成本。
